一、概述

棒磨机是把棒磨筒放在机器上运转，通过棒磨筒里棒磨互相击打，起到粉碎物料的目的，是地质、化工、冶金、建材、磁性材料、矿山及科研部门等单位化验制样和生产粉料的理想设备。

二、技术参数

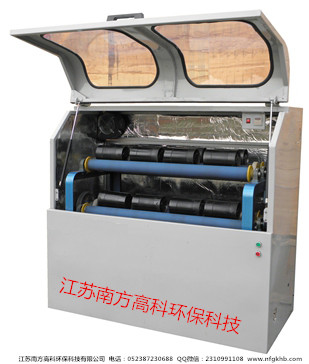

三、棒磨机的结构

棒磨机主要由以下几部分组成：

1、 罩壳部分：罩壳分为前后和左右部分，左右和上部顶端部分全部焊接而成。而罩壳的后面用螺丝固定。罩壳的前面分为上、中、下三部分，下面部分和左右两端焊接，中间部分的下端用铰链连接下面，中间的上端左右用插销固定，上面部分用铰链和顶端连接，可打开。同时上部安装了四个可视窗，用来观察里面工作时的情形。

2、机架部分：机架用槽钢焊接而成

3、给料部分：用来盛物料的筒子

4、主轴承部分：用于安装橡胶滚筒

5、传动部分：由电机、皮带轮、变速轮和张紧轮组成

6、制器部分：由变频器、计时器、配电盒及按钮开关组成

四、棒磨机的工作原理

电机通过变速装置驱动橡胶滚筒运转，而放在橡胶滚筒上的棒磨筒子进行回转，桶体内的碎矿石和钢棒在桶体回转时受摩擦力和离心力作用被旋转带到一定高度后由于重力作用，便产生抛落和泻落，矿石在冲击和研磨作用下逐步被粉碎。

五、棒磨桶

三层棒磨机是通过变频来调节转速的，所以一台主机可以放不同型号的棒磨筒。

1、200克棒磨筒：外形尺寸是130×210mm，一次可以放45个筒，容量最大可到300克，里面配备6个钢棒。

2、300克棒磨筒：外形尺寸是130×270mm，一次可以放36个筒，容量最大可到400克，里面配备6个钢棒。

3、500克棒磨筒：外形尺寸是150×350mm，一次可以放27个筒，容量最大可到800克，里面配备6个钢棒。
